90型混凝土拌合楼,砼搅拌楼是在同类产品优点和使用经验的基础上，研制开发的搅拌站。90型混凝土搅拌楼产品结构特点：

◆搅拌混凝土质量好：

搅拌机构先进，叶片耐磨性高，角度设计合理，搅拌效果好、速度快，使用寿命长。选JS1500,主机特点：齿轮减速器，体积小、效率高、极为可靠。衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好、速度快，使用寿命高达5万罐以上。四轴端配有全自动密封注油系统，并在操作室内设有主机运行报警器,全自动检测减速箱油量、温度、卸料泵油量，润滑油油量及密封压力。卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。检修门设有安全开关，开门既断电，确保检修人员安全。重设计，减震极佳。

◆生产率高：

每循环出1.5m3混凝土。几个称重计量秤可同时工作。搅拌机上方设有骨料集料斗，皮带输送机可有效输送骨料。水泥仓采用进口气垫破拱装置，采用干燥的压缩空气，确保水泥的顺利输送。

◆计量精度高：

选用四个骨料计量秤分别计量，计量时间充足、量程小，误差值小，计量精度高。与累计皮带秤比较，还可避免皮带机频繁启动。

◆可靠性高，安全性能好：

控制系统采用原装进口计算机工作站，功能多、容量大、抗干扰能力强，其水平可与进口站相媲美。控制系统安全、可靠。搅拌机轴端密封与支承机构，密封与支承部分选用分离结构，密封装置固定在搅拌筒的端板上，采用浮动密封环和压力油集中润滑形式，维修方便，使用寿命长。

◆布置的灵活性：

骨料仓与主机部分可一字形布置，也可直角形布置。后台配料可在地上用装载机上料，也可设在地下用推土机推料。水泥仓100t、80t、50t三种容量供用户选择。水泥和粉煤灰由螺旋输送机输送，螺旋输送机有三种规格Φ325、Φ273、Φ219供用户选用。

◆电气控制系统：

工控微机自动控制系统的设计，是本公司与济南研制开发的。系统包括：控制柜、动力柜、微机、显示器、打印机、鼠标等。整套系统控制性能指标高，抗干扰能力强，功能丰富的计算机控制软件及全汉字图形显示系统，使搅拌站的管理与控制极其简便。从投料、计量、搅拌到混凝土卸料的全过程以及原材料消耗情况统计等均可由一名操作员在控制室内的控制柜上完成。主要控制电器元件选用优质名牌产品，目前该控制系统已广泛使用，并得到用户的认可。

90型混凝土拌合站,混凝土搅拌楼质量控制措施

1、原材料的计量：粉料、水剂计量允许误差为1%，砂石料计量允许误差为2%。拌合站每年检定一次，配料称每月用标准砝码自检一次；每班开盘应对计量称进行零点校核。若发现有严重偏移时，应采用标准砝码对计量器具进行校对，尤其是水泥和外加剂称不能有严重差。

2、试验员监督配料员录入施工配合比，录入完毕要逐一核对，并对拌合站混凝土生产实行全过程质量监控，要对混凝土初始坍落度进行测定，测定值应满足施工要求，配料员按试验确定的参数确定批量混凝土的用水量和搅拌时间。

3、在满足施工要求的前提下，水下灌注桩坍落度在大于220mm的砼拌合时间为40～70秒。对坍落度在140～160mm的承台混凝土拌合时间为90秒左右。对坍落度在140～180mm的砼（墩身、顶帽、涵身等部位）拌合时间为120秒。特别注意的是搅拌时间要根据坍落度的求以实测的搅拌时间为准，以上不含混凝土的坍损时间只是经验数值。

4、拌合完成后在混凝土出厂的前二车的坍落度要做,到施工现场后再做2次,以考察混凝土的经时损失,目的是为后续混凝土的生产提供技术参数。到达现场的混凝土要满足施工工艺的要求，若偏大时可静停一段时间（约一车间隔时间）合适后再浇筑。若坍落度偏小时可填加适量外加剂以提高混凝土的坍落度。

5、混凝土搅拌运输车在装料前应将罐内水放净，确保混凝土质量。砼在运输过程中，选择路况较好运行时间短的线路行车，保持罐体均速转动，防止混凝土离析。

90型混凝土搅拌楼,混凝土搅拌机械主要特点:

1、优良的搅拌性能及的生产率：

主机采用双卧轴强制式搅拌机，搅拌能力强，搅拌均匀、迅速，生产率高，对于干硬性、塑性及各种配比的混凝土，均能达到良好的搅拌效果。先进的主机配以率的计量称重系统和骨料输送系统，再加上先进的工业计算机控制方式，使整机具有的生产能力。

2、精确的计量性能：

各计量秤均为电子式称量方式，所用传感器均选用世界著名的“托利多”高精度传感器，骨料供给系统选用四个计量斗同时计量方式，使骨料供给系统配料周期大大缩短，计量精度大大提高。

3、简捷的操作性能：

整机采用具可靠性的工业计算机控制和完善的管理，有自动、手动两种工作方式，操作简单，易于掌握。能够存储配比种数无限制，动态画面跟踪显示，能清楚了解各部件运动情况，能同时存储、打印报表等各种数据资料。可根据不同容量的混凝土搅拌运输车设置任意的生产量和罐数而自动完成。摄像监视系统，使整套设备功能齐全，强大。

4、良好的环保性能：

所有的粉状物料，从上料、配料、计量、加料到搅拌出料都在封闭状态下进行。全封闭结构的搅拌主体、骨料输送系统及除尘系统，有效的降低了粉尘和噪声对环境造成的污染。

5、高寿命的设计：

搅拌主机衬板及叶片采用高铬高锰合金铸钢材料，独特的轴端支承及密封形式极大地提高了主机的使用寿命。对经常受冲击、易磨损部位如：卸料斗、中间骨料仓采用耐磨钢板在内部加强，以延长其使用寿命。

6、专业的钢结构设计：

依靠具有钢结构国家甲级设计资质的集团设计中心设计的搅拌主楼钢结构结构稳定，抗震能力强。外封装采用夹芯彩钢板，既美观大方由可以保温隔热。

7、灵活的场地布置：

可根据场地的情况，可选择3～5个骨料仓，再选择不同角度的上料皮带机或提升斗，做出更合理的布置。

8、完善的工业设计：

工业设计贯穿于产品的整个设计过程中，设计将人机工程学和美学有机结合，使得整机造型美观、大方，结构布局合理，色彩怡人。各保养、维修部位均设有走台或检梯，且有足够的操作空间，操作更舒适，维修更方便。

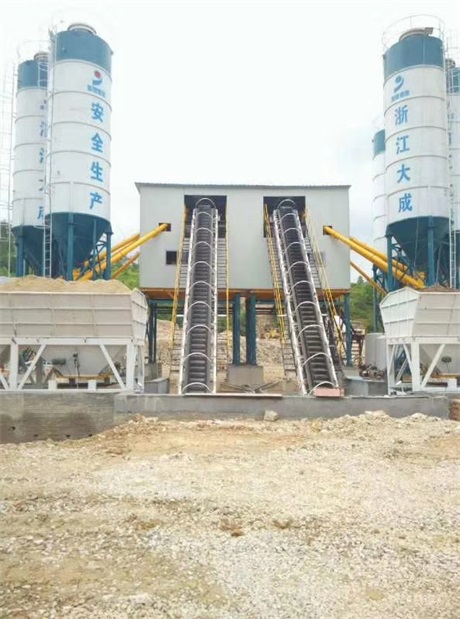

90型商品混凝土搅拌楼是由搅拌主机、物料称量系统、物料输送系统、物料储存系统和控制系统等5大系统和其他附属设施组成。

1.搅拌主机；搅拌主机按其搅拌方式分为强制式搅拌和自落式搅拌。强制式搅拌机是目前国内外搅拌站使用的主流，它可以搅拌流动性、半干硬性和干硬性等多种混凝土。自落式搅拌主机主要搅拌流动性混凝土，目前在搅拌站中很少使用。强制式搅拌机按结构形式分为主轴行星搅拌机、单卧轴搅拌机和双卧轴搅拌机。而其中尤以双卧轴强制式搅拌机的综合使用性能好。

2.物料称量系统；物料称量系统是影响混凝土质量和混凝土生产成本的关键部件，主要分为骨料称量、粉料称量和液体称量三部分。一般情况下，每小时20立方米以下的搅拌站采用叠加称量方式，即骨料（砂、石）用一把秤，水泥和粉煤灰用一把秤，水和液体外加剂分别称量，然后将液体外加剂投放到水称斗内预先混合。而在每小时50立方米以上的搅拌站中，多采用各称物料独立称量的方式，所有称量都采用电子秤及微机控制。骨料称量精度≤2%，水泥、粉料、水及外加剂的称量精度均达到≤1%.

3.物料输送系统；物料输送由三个部分组成。骨料输送；目前搅拌站输送有料斗输送和皮带输送两种方式。料斗提升的优点是占地面积小、结构简单。皮带输送的优点是输送距离大、效率高、故障率低。皮带输送主要适用于有骨料暂存仓的搅拌站，从而提高搅拌站的生产率。粉料输送；混凝土可用的粉料主要是水泥、粉煤灰和矿粉。目前普遍采用的粉料输送方式是螺旋输送机输送，大型搅拌楼有采用气动输送和刮板输送的。螺旋输送的优点是结构简单、成本低、使用可靠。液体输送主要指水和液体外加剂，它们是分别由水泵输送的。

4.物料储存系统；混凝土可用的物料储存方式基本相同。骨料露天堆放（也有城市大型商品混凝土搅拌站用封闭料仓）；粉料用全封闭钢结构筒仓储存；外加剂用钢结构容器储存。

5.控制系统；搅拌站的控制系统是整套设备的中枢神经。控制系统根据用户不同要求和搅拌站的大小而有不同的功能和配制，一般情况下施工现场可用的小型搅拌站控制系统简单一些，而大型搅拌站的系统相对复杂一些。
